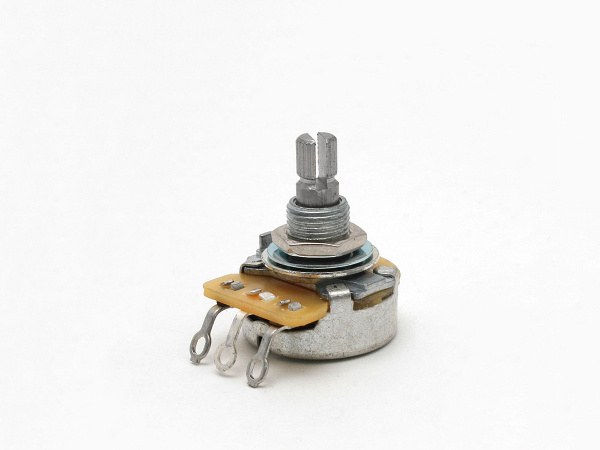

CTS CTS500 – potencjometr gitarowy 500 kΩ, logarytmiczny, oś radełkowana

Opis produktu

CTS CTS500 to oryginalny potencjometr CTS o rezystancji 500 kΩ i charakterystyce logarytmicznej. Jest komponentem do elektroniki gitarowej, z radełkowaną osią i obudową o średnicy 24 mm.

Wartość 500 kΩ w układzie gitarowym

Rezystancja potencjometru wpływa na obciążenie przetwornika w pasywnym układzie. Wymiana powinna uwzględniać schemat gitary i oczekiwany sposób działania regulacji. Nie należy traktować elementu 500 kΩ jako zamiennika dowolnego potencjometru tylko ze względu na zbliżony wygląd.

Logarytmiczna zmiana regulacji

Charakterystyka logarytmiczna oznacza nieliniową zmianę rezystancji podczas obrotu osi. Przy wymianie regulatora należy zachować właściwą charakterystykę, aby uzyskać zamierzony przebieg regulacji głośności lub barwy. Sam potencjometr nie jest przełącznikiem typu push-pull.

Gwint, obudowa i dopasowanie gałki

Gwint ma długość 10 mm i średnicę 9 mm, a obudowa średnicę 24 mm. Należy porównać otwór montażowy, grubość powierzchni i miejsce w komorze elektroniki. Radełkowana oś wymaga zgodnej gałki; średnica i liczba ząbków powinny być sprawdzone przed montażem.

Podłączenie do układu

Połączenia należy wykonać według schematu instrumentu, uwzględniając wyprowadzenia i masę. Przy wymianie warto sprawdzić również stan przewodów, kondensatora i pozostałych elementów regulacji. Poprawne lutowanie ma znaczenie dla działania całego obwodu.

Specyfikacja

• Producent: CTS
• Kod: CTS500
• Typ: Potencjometr gitarowy
• Rezystancja: 500 kΩ
• Charakterystyka: Logarytmiczna
• Oś: Radełkowana
• Średnica obudowy: 24 mm
• Długość gwintu: 10 mm
• Średnica gwintu: 9 mm

FAQ

Czy ma funkcję push-pull?

Nie. CTS500 jest standardowym potencjometrem.

Czy każda gałka wciskana będzie pasować?

Nie. Trzeba dopasować gałkę do wymiarów i radełkowania osi.

Czy gwint jest taki sam jak w każdym potencjometrze gitarowym?

Nie. W tym modelu ma długość 10 mm i średnicę 9 mm.

Specyfikacja

SKU: CTS500
