Duesenberg ELHD3 – 3-pozycyjny przełącznik gitarowy typu blade

Opis produktu

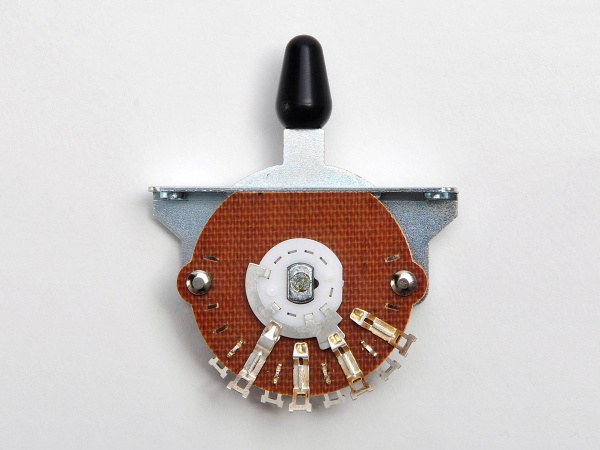

Duesenberg ELHD3 to 3-pozycyjny przełącznik dźwigniowy typu F do elektroniki gitarowej. Mocna konstrukcja i precyzyjny mechanizm służą pewnemu wybieraniu pozycji podczas gry. Jest częścią do naprawy instrumentu lub budowy nowego układu przetworników.

Wyraźne pozycje dźwigni

Sprężyna płaska odpowiada za zdecydowane zatrzaskiwanie mechanizmu. Pozwala wyczuć wybraną pozycję podczas obsługi przełącznika, co ma znaczenie przy zmianach brzmienia w trakcie występu. Funkcje poszczególnych ustawień określa okablowanie instrumentu.

Dwa przykłady okablowania

W klasycznym przykładzie z dwoma single-coilami, stosowanym w gitarach typu Tele, skrajne pozycje wybierają osobno przetwornik mostkowy i gryfowy. W pozycji środkowej oba przetworniki pracują równolegle.

Drugi przykład obejmuje trzy single-coile i dwa regulatory tonu, jak w instalacji typu Strat z przełącznikiem trzypozycyjnym. Poszczególne pozycje wybierają wtedy przetwornik mostkowy, środkowy lub gryfowy; regulatory tonu są przypisane do środkowego i gryfowego. To inny sposób działania niż w układzie pięciopozycyjnym.

Montaż i dobór części

W zestawie znajdują się śruby montażowe oraz czarna końcówka dźwigni. Przed wymianą należy sprawdzić mocowanie, otwór w płytce lub maskownicy oraz przestrzeń pod przełącznikiem.

Przewody sygnałowe i masowe trzeba podłączyć według schematu instalacji. Kolory wyprowadzeń przetworników mogą różnić się między producentami. Po wykonaniu połączeń należy sprawdzić wszystkie pozycje, zanim elektronika zostanie zamknięta w instrumencie.

Specyfikacja

• Marka: Duesenberg
• Kod: ELHD3
• Typ: Przełącznik dźwigniowy blade, F-type
• Liczba pozycji: 3
• Mechanizm: Sprężyna płaska, wyraźne zatrzaskiwanie pozycji
• Przykłady w instrukcji: 2 single-coile typu Tele; 3 single-coile z dwoma regulatorami tonu
• W zestawie: Śruby i czarna końcówka dźwigni

FAQ

Czy funkcje pozycji są zawsze takie same?

Nie. Wynik zależy od konfiguracji przetworników i okablowania. Należy zastosować schemat odpowiadający docelowemu układowi.

Czy ELHD3 ma pięć pozycji jak współczesny układ typu Strat?

Nie. Ma trzy pozycje. Instrukcja pokazuje osobno układ dwóch przetworników typu Tele i trzypozycyjny układ trzech single-coili.

Czy końcówka dźwigni i śruby są w komplecie?

Tak. Producent dostarcza czarną końcówkę oraz śruby montażowe.

Co sprawdzić przed wymianą?

Mocowanie, przestrzeń pod płytką i zgodność wyprowadzeń ze schematem. Instalacja wymaga podłączenia przewodów i kontroli wszystkich pozycji.

Specyfikacja

SKU: ELHD3
