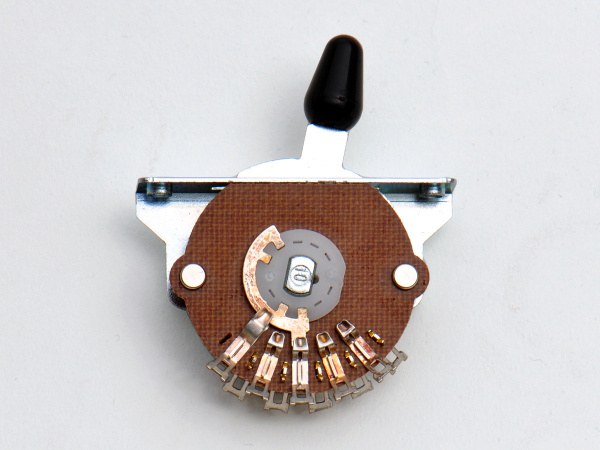

Duesenberg ELHD4 – przełącznik gitarowy 4-pozycyjny, 2 sekcje

Opis produktu

Duesenberg ELHD4 jest czteropozycyjnym przełącznikiem gitarowym typu blade. Ma dwie sekcje przełączające, każdą z jednym stykiem wspólnym i czterema stykami wyboru. Mocna sprężyna zapewnia wyraźne zatrzymywanie w wybranej pozycji.

Cztery pozycje i dwie sekcje

Układ 2 x 1+4 umożliwia realizację różnych konfiguracji przetworników. Przełącznik sam nie narzuca jednego zestawu brzmień: kombinacje wynikają z połączenia jego styków z przewodami przetworników i resztą obwodu.

Układ Tele z dodatkowym połączeniem szeregowym

Przykładowy schemat dla dwóch przetworników single-coil daje kolejno: przetwornik mostkowy, mostkowy i gryfowy równolegle, gryfowy oraz oba szeregowo. Czwarta pozycja rozszerza klasyczny wybór o dodatkową kombinację elektryczną.

W tym schemacie metalowa osłona przetwornika gryfowego Tele wymaga oddzielnego przewodu masy, odseparowanego od przewodu cewki. Jest to istotne dla poprawnego wykonania połączenia szeregowego i należy uwzględnić to podczas instalacji.

Możliwości dla humbuckerów

Instrukcja pokazuje również układ dwóch humbuckerów, w którym jedna kombinacja wykorzystuje pojedynczą cewkę przetwornika mostkowego. Do takiego podłączenia potrzebny jest dostęp do połączenia pomiędzy jego cewkami. Możliwości zależą od konstrukcji i liczby przewodów użytych przetworników.

Montaż i wyposażenie

Przełącznik dostarczany jest ze śrubami i czarną końcówką dźwigni. Przed wymianą należy porównać mocowanie, otwór dla dźwigni oraz głębokość komory elektroniki. Połączenia powinny być wykonane według właściwego schematu, z kontrolą masy i ciągłości styków.

Specyfikacja

• Marka: Duesenberg
• Kod: ELHD4
• Typ: Blade, typu F
• Pozycje: 4
• Sekcje: 2
• Styki w każdej sekcji: 1 wspólny + 4 wyboru
• Przykład zastosowania: Dwa single-coile: mostek / oba równolegle / gryf / oba szeregowo
• Wyposażenie: Czarna końcówka, śruby

FAQ

Czy to przełącznik trójpozycyjny?

Nie. ELHD4 ma cztery pozycje.

Czy czwarta pozycja automatycznie daje połączenie szeregowe?

Nie. Należy wykonać odpowiednie połączenia według schematu.

Co trzeba zmienić przy gryfowym przetworniku Tele w schemacie szeregowym?

Metalową osłonę należy połączyć z masą osobnym przewodem, odseparowanym od przewodu cewki.

Specyfikacja

SKU: ELHD4
