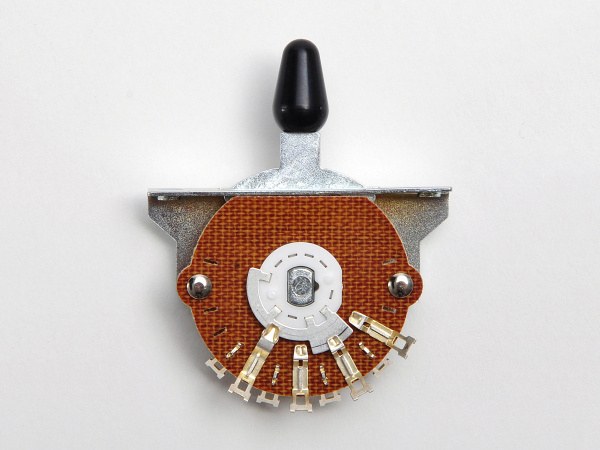

Duesenberg ELHD5 – 5-pozycyjny przełącznik gitarowy typu blade

Opis produktu

Duesenberg ELHD5 to 5-pozycyjny przełącznik dźwigniowy typu F do elektroniki gitarowej. Mocna konstrukcja i precyzyjny mechanizm służą pewnemu wybieraniu pozycji podczas gry. Jest częścią do naprawy instrumentu lub budowy nowego układu przetworników.

Wyraźne pozycje dźwigni

Sprężyna płaska odpowiada za zdecydowane zatrzaskiwanie mechanizmu. Pozwala wyczuć wybraną pozycję podczas obsługi przełącznika, co ma znaczenie przy zmianach brzmienia w trakcie występu. Funkcje poszczególnych ustawień określa okablowanie instrumentu.

Klasyczny układ SSS

Instrukcja pokazuje instalację trzech single-coili z dwoma regulatorami tonu. Kolejne ustawienia wybierają przetwornik gryfowy, gryfowy i środkowy, środkowy, środkowy i mostkowy oraz mostkowy. Pozycje pośrednie umożliwiają pracę sąsiadujących przetworników.

Przełącznik ma dwie sekcje styków, każda z jednym kontaktem wspólnym i trzema kontaktami wyboru. Pozwala rozdzielić funkcję wybierania przetworników i podłączenia regulatorów tonu zgodnie ze schematem.

HSS z rozłączaniem humbuckera

Drugi przykład wykorzystuje dwa single-coile i humbucker mostkowy. Skrajna pozycja wybiera pełny humbucker, a sąsiednia łączy jedną jego cewkę z przetwornikiem środkowym. Pozostałe ustawienia wybierają środkowy, gryfowy ze środkowym lub sam gryfowy. Taki rezultat wymaga dostępu do połączenia między cewkami i odpowiedniego podłączenia przetwornika.

Montaż i dobór części

W zestawie znajdują się śruby montażowe oraz czarna końcówka dźwigni. Przed wymianą należy sprawdzić mocowanie, otwór w płytce lub maskownicy oraz przestrzeń pod przełącznikiem.

Przewody sygnałowe i masowe trzeba podłączyć według schematu instalacji. Kolory wyprowadzeń przetworników mogą różnić się między producentami. Po wykonaniu połączeń należy sprawdzić wszystkie pozycje, zanim elektronika zostanie zamknięta w instrumencie.

Specyfikacja

• Marka: Duesenberg
• Kod: ELHD5
• Typ: Przełącznik dźwigniowy blade, F-type
• Liczba pozycji: 5
• Mechanizm: Sprężyna płaska, wyraźne zatrzaskiwanie pozycji
• Przykłady w instrukcji: SSS z dwoma regulatorami tonu; HSS z rozłączaniem cewki
• W zestawie: Śruby i czarna końcówka dźwigni
• Sekcje styków: 2, każda z 1 kontaktem wspólnym i 3 kontaktami wyboru

FAQ

Czy funkcje pozycji są zawsze takie same?

Nie. Wynik zależy od konfiguracji przetworników i okablowania. Należy zastosować schemat odpowiadający docelowemu układowi.

Czy współpracuje z humbuckerem mostkowym?

Instrukcja pokazuje układ HSS z rozłączaniem jednej cewki. Humbucker musi mieć odpowiednie wyprowadzenia, a przełącznik trzeba podłączyć według tego schematu.

Czy końcówka dźwigni i śruby są w komplecie?

Tak. Producent dostarcza czarną końcówkę oraz śruby montażowe.

Co sprawdzić przed wymianą?

Mocowanie, przestrzeń pod płytką i zgodność wyprowadzeń ze schematem. Instalacja wymaga podłączenia przewodów i kontroli wszystkich pozycji.

Specyfikacja

SKU: ELHD5
