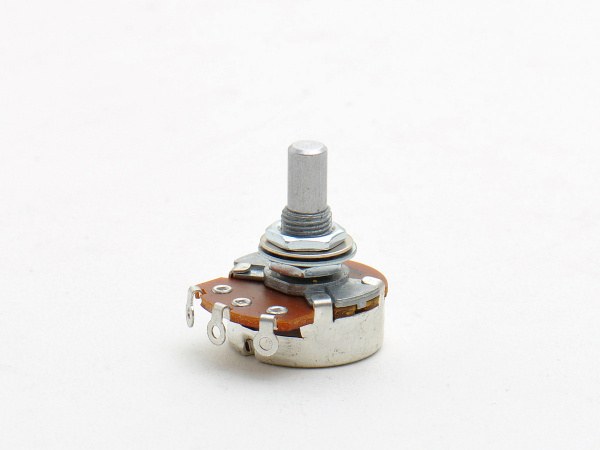

Göldo ESL250 Solid Deluxe – potencjometr gitarowy 250 kΩ, A log, pełna oś

Opis produktu

Göldo ESL250 Solid Deluxe to potencjometr gitarowy o rezystancji 250 kΩ i charakterystyce logarytmicznej A log. Ma pełną oś do gałek mocowanych śrubą dociskową oraz cynowaną obudowę, która ułatwia wykonanie połączeń lutowanych.

Charakterystyka logarytmiczna i dobór rezystancji

Charakterystyka A log opisuje sposób zmiany rezystancji podczas obrotu osi. Jest istotna przy projektowaniu regulacji głośności i barwy, dlatego przy wymianie trzeba porównać nie tylko wartość w kiloohmach, ale także charakterystykę używanego elementu.

Wartość 250 kΩ wpływa na obciążenie przetworników w pasywnym układzie gitary. Dobór powinien wynikać ze schematu elektroniki i oczekiwanego działania regulacji. Samo podobieństwo obudowy nie oznacza, że potencjometr o innej rezystancji zachowa dotychczasową odpowiedź instrumentu.

Pełna oś i gałka ze śrubą

Pełna oś jest przeznaczona do gałki mocowanej śrubą dociskową. Mocowanie należy dopasować do wymiarów osi i gałki, a śrubę dokręcić tak, aby gałka nie obracała się niezależnie. Ten typ osi trzeba odróżnić od osi dzielonej pod gałki wciskane.

Cynowana obudowa i wymiary montażowe

Obudowa ma średnicę 24 mm. Gwint montażowy ma długość 10 mm i średnicę 8 mm. Przed instalacją należy sprawdzić otwór w korpusie lub pickguardzie, grubość powierzchni montażowej oraz wolne miejsce w komorze elektroniki.

W zestawie są podkładki, podkładka zębata i nakrętka. Cynowana powierzchnia obudowy ułatwia lutowanie, ale nie zwalnia z kontroli połączeń masy i poprawnego podłączenia wyprowadzeń według schematu.

Specyfikacja

• Marka: Göldo
• Kod: ESL250
• Seria: Solid Deluxe
• Rezystancja: 250 kΩ
• Charakterystyka: A log – logarytmiczna
• Oś: Pełna, do gałek ze śrubą dociskową
• Średnica obudowy: 24 mm
• Długość gwintu: 10 mm
• Średnica gwintu: 8 mm
• Obudowa: Cynowana
• Akcesoria: Podkładki, podkładka zębata, nakrętka

FAQ

Czy to wersja liniowa B lin?

Nie. Ten kod dotyczy wariantu A log.

Jaką gałkę należy dobrać?

Gałkę zgodną z pełną osią, mocowaną śrubą dociskową.

Co sprawdzić przed wymianą?

Rezystancję 250 kΩ, charakterystykę A log, wymiary gwintu i miejsce na obudowę 24 mm.

Specyfikacja

SKU: ESL250
