Joyo CM-26 – rozgałęźnik zasilania do 8 efektów, 5,5/2,1 mm

Opis produktu

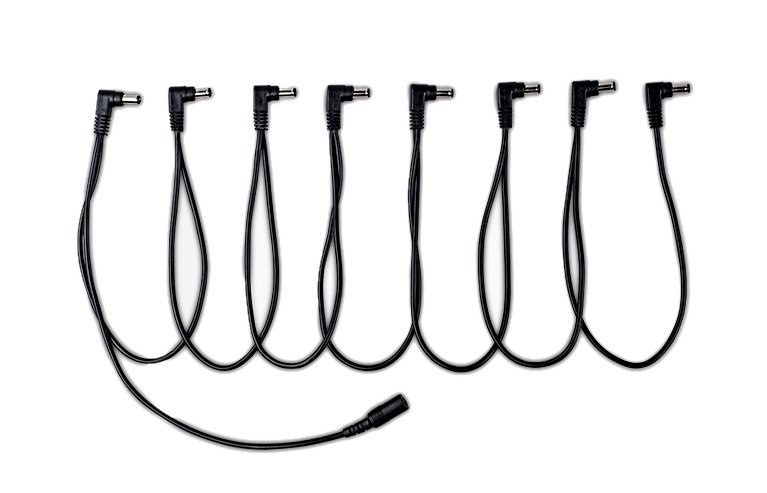

Joyo CM-26 to rozgałęźnik zasilania typu daisy chain z jednym gniazdem wejściowym i ośmioma kątowymi wtykami DC. Pozwala zasilać kilka zgodnych efektów z jednego zewnętrznego zasilacza, porządkując przewody w pedalboardzie.

Osiem efektów na jednym źródle zasilania

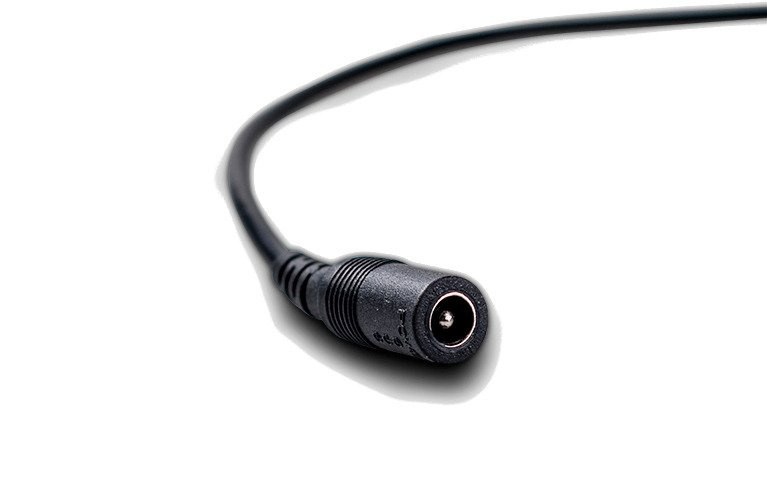

Gniazdo żeńskie przyjmuje wtyk zasilacza, a osiem odgałęzień doprowadza zasilanie do efektów. Wszystkie podłączone urządzenia pracują ze wspólnym źródłem, dlatego muszą mieć zgodne wymagania napięcia i polaryzacji.

Zasilacz musi pokryć sumę prądów pobieranych przez podłączone efekty. Sama liczba ośmiu wtyków nie określa, jakie urządzenia można zasilić jednocześnie.

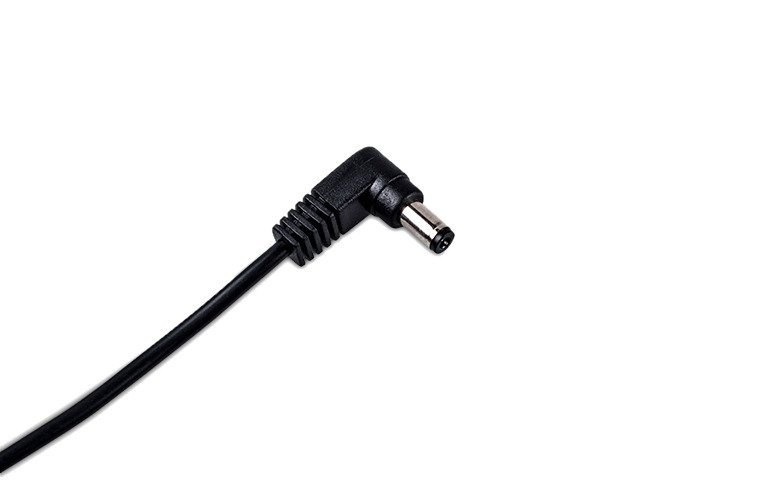

DC 5,5/2,1 mm i kątowe końcówki

Złącza mają standard 5,5 mm średnicy zewnętrznej i 2,1 mm wewnętrznej. Kątowe wtyki pozwalają prowadzić przewody bliżej obudów efektów, gdy wokół gniazd jest odpowiednia ilość miejsca.

Przed połączeniem trzeba sprawdzić średnicę gniazda każdego efektu. Złącza 5,5/2,1 i 5,5/2,5 mm nie są zamienne tylko dlatego, że z zewnątrz wyglądają podobnie.

Długość i budowa przewodu

Całkowita długość wynosi 2640 mm, a odległość między kolejnymi wtykami 330 mm. Układ daje zapas do rozłożenia połączeń między efektami na różnych pozycjach w pedalboardzie.

Rdzeń przewodu wykonano z miedzi, wtyki z niklowanego mosiądzu, a czarną osłonę z PVC o średnicy 3 mm. Przy układaniu przewodu warto unikać napięcia na gniazdach i prowadzenia kabla pod ruchomymi częściami pedałów.

Wspólne zasilanie a izolacja

CM-26 rozdziela zasilanie, ale nie tworzy ośmiu galwanicznie izolowanych wyjść. Połączenie daisy chain może być odpowiednie dla zgodnego zestawu efektów, natomiast przy problemach z pętlami masy lub zakłóceniami warto rozważyć osobne izolowane tory.

Rozgałęźnik nie jest zasilaczem ani przetwornicą. Nie zmienia napięcia dostarczanego przez zewnętrzne źródło i nie zamienia wyjścia 9 V w 12 lub 18 V.

Specyfikacja

• Rodzaj: Rozgałęźnik zasilania daisy chain
• Układ złączy: 1 żeńskie gniazdo; 8 męskich wtyków kątowych
• Standard DC: 5,5 / 2,1 mm
• Całkowita długość: 2640 mm / 264 cm
• Odstęp między wtykami: 330 mm / 33 cm
• Rdzeń: Miedź
• Materiał styków: Niklowany mosiądz
• Powłoka: PVC, średnica 3 mm
• Kolor: Czarny
• Zasilacz: Wymagany zewnętrzny, zgodny z efektami

FAQ

Czy CM-26 jest kompletnym zasilaczem?

Nie. To przewód rozdzielający zasilanie z osobnego zasilacza.

Jak dobrać wydajność prądową zasilacza?

Trzeba zsumować pobór wszystkich podłączonych efektów i dobrać źródło o odpowiednim napięciu, polaryzacji i co najmniej wymaganym łącznym prądzie.

Czy każdy efekt może wymagać innego napięcia?

Nie. Wszystkie odgałęzienia korzystają z tego samego źródła. Przewód nie daje niezależnych napięć dla poszczególnych wtyków.

Czy osiem wtyków oznacza osiem izolowanych wyjść?

Nie. Jest to wspólne połączenie daisy chain, bez osobnej izolacji między efektami.

Specyfikacja

Marka
Kod EAN / UPC	6972716325941
SKU	JCM26
