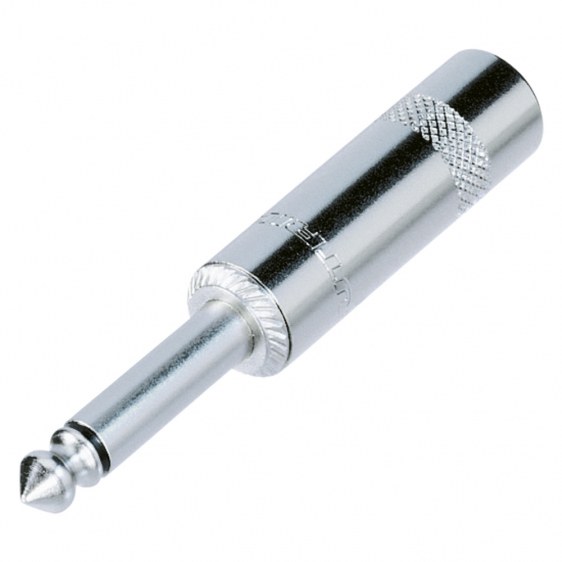

REAN NYS201 – wtyk kablowy jack 6,35 mm TS, 2 styki

Opis produktu

REAN NYS201 to wtyk kablowy jack 6,35 mm TS z 2 stykami, przeznaczony do wykonania lub naprawy przewodu połączeniowego. Wariant ma styki męskie oraz konstrukcję prostą.

Zastosowanie i zgodność

Dwustykowy jack TS jest przeznaczony do niesymetrycznych połączeń mono. Można go wykorzystać przy wykonaniu przewodu instrumentalnego lub połączenia urządzeń z gniazdami TS, po uwzględnieniu rodzaju sygnału i właściwego kabla. Nie zapewnia trzech niezależnych styków wymaganych przez TRS.

Konstrukcja i styki

Obudowa: metal; wykończenie: niklowany. Wykończenie styków: niklowane.

Montaż przewodu

Połączenia elektryczne wykonuje się przez lutowanie. Przed rozpoczęciem przełóż elementy obudowy na kabel, sprawdź dopasowanie jego średnicy do wejścia złącza i zachowaj separację poszczególnych styków. Po złożeniu sprawdź ciągłość połączeń, brak zwarć oraz prawidłowe mocowanie kabla. Obciążenie mechaniczne powinno przenosić mocowanie kabla, a nie same punkty lutownicze.

Specyfikacja

• Model: REAN NYS201
• Rodzaj: wtyk kablowy
• Standard: jack 6,35 mm TS
• Liczba styków: 2
• Płeć: Męskie
• Budowa: Prosta
• Materiał obudowy: Metal
• Wykończenie obudowy: Niklowany
• Styki: Niklowane
• Podłączenie przewodów: Lutowanie
• Montaż: Na kablu

FAQ

Czy jest to gotowy kabel?

Nie. To złącze do samodzielnego montażu przewodów przez lutowanie.

Czy złącze jest męskie czy żeńskie?

Męskie. Jest przeznaczone do montażu na kablu.

Jak sprawdzić kompatybilność?

Porównaj standard, liczbę styków, płeć złącza i schemat połączeń urządzenia. Następnie sprawdź dopasowanie średnicy kabla oraz miejsce potrzebne na obudowę.

Specyfikacja

SKU: HINYS201
