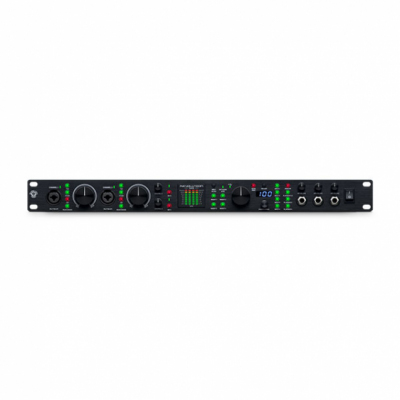

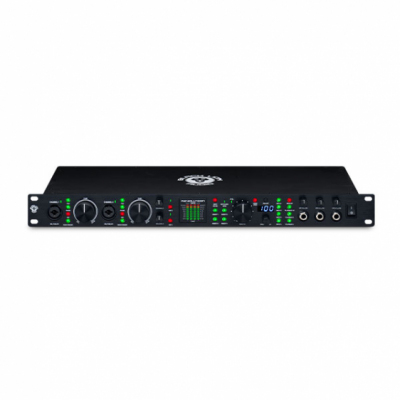

Black Lion Revolution 14x16 - Interfejs Audio USB







Główne centrum sterowania Twoim studiem







Revolution 14x16 to zgodny z klasą, 14-wejściowy / 16-wyjściowy interfejs audio USB-C, który zapewnia wyjątkową jakość dźwięku Black Lion Audio, doskonałe taktowanie oraz bogaty zestaw funkcji monitorowania niespotykanych w interfejsach audio o wysokości 1U. Urządzenie można rozbudować przez ADAT, aby uzyskać dodatkowe wejścia/wyjścia; oferuje ono doskonałą łączność dla zewnętrznych procesorów i zawiera dwa kanały przedwzmacniaczy Auteur zaprojektowanych przez Black Lion Audio. Unikalna funkcja Mix Edit umożliwia tworzenie niestandardowego miksu słuchawkowego dla trzech krystalicznie czystych wzmacniaczy słuchawkowych. Opatentowane taktowanie Macro-MMC zapewnia, że każde urządzenie zsynchronizowane z Revolution 14x16 będzie brzmiało w absolutnie najlepszy sposób.







Wbudowane przedwzmacniacze Auteur



Kanały 1 i 2 w Revolution 14x16 wyposażone są w przedwzmacniacze Auteur Black Lion Audio, które wcześniej były dostępne jedynie w naszych niezależnych urządzeniach preampowych. Przedwzmacniacze Auteur łączą najlepsze cechy klasycznych konstrukcji – przy niskim wzmocnieniu oferują szybki atak w stylu amerykańskim, co świetnie sprawdza się w przypadku perkusji i gitar rytmicznych. Podkręcenie wzmocnienia pozwala uzyskać ciepło i kolor charakterystyczny dla klasycznych przedwzmacniaczy brytyjskich, co szczególnie korzystnie wpływa na wokale i bas. Dostęp do przedwzmacniaczy Auteur można uzyskać, podłączając się do wejść kanałów 1/2 zarówno z przodu, jak i z tyłu urządzenia.



Przedwzmacniacze Auteur są sprzęgnięte transformatorowo, jak w klasycznych konsoletach; transformatory Cinemag odpowiadają za dodatkowy ciężar harmonicznych i nasycenie podczas pracy w wyższych poziomach.







Bezkonkurencyjna łączność i możliwości rozbudowy

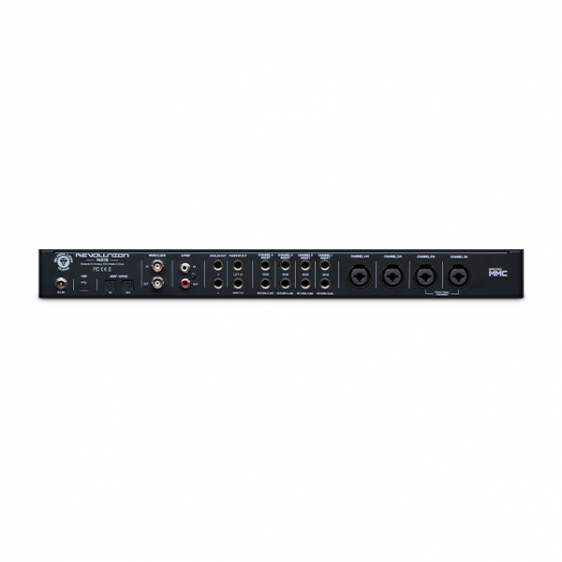

Revolution 14x16 doskonale współpracuje z innymi urządzeniami. Otrzymujesz cztery przedwzmacniacze mikrofonowe/instrumentalne; kanały 1 i 2 dostępne są zarówno z przodu, jak i z tyłu urządzenia. Dostępne są także cztery przełączane wejścia/wyjścia insert/return do podłączenia zewnętrznych procesorów sprzętowych; możesz przełączać sygnał A/B jednym przyciskiem. Połączenia Return działają także jako wejścia liniowe dla klawiatur, syntezatorów i innych urządzeń o poziomie liniowym. Możesz nawet używać Revolution 14x16 jako samodzielnego, czterokanałowego przedwzmacniacza mikrofonowego bez podłączania go do komputera, dzięki złączom insert/return.



Druga para definiowalnych przez użytkownika wyjść analogowych pozwala na skierowanie dwóch sygnałów analogowych w dowolne miejsce. Złącza S/PDIF dopełniają zestaw, umożliwiając podłączenie urządzeń cyfrowych, a Revolution 14x16 można łatwo rozbudować o dodatkowe 8 wejść i 8 wyjść przez ADAT (zalecamy model Revolution EXP).







Wszechstronne monitorowanie i pomiar sygnału



Trzy krystalicznie czyste, głośne wzmacniacze słuchawkowe Revolution 14x16 pozwalają Tobie i Twoim współpracownikom tworzyć muzykę bez obawy o sprzężenia z monitorów głównych. Użyj intuicyjnej funkcji Mix Edit, aby szybko stworzyć dedykowany, niskolatencyjny miks słuchawkowy zarówno z wejść sprzętowych, jak i odtwarzanego dźwięku z oprogramowania.



Jasne, ośmiostopniowe mierniki Revolution 14x16 można ustawić tak, aby monitorowały poziomy wejściowe kanałów, poziomy wyjściowe, a nawet poziomy wejść tylnych złączy insert. Główne wyjścia monitorowe i wyjścia słuchawkowe mogą być sumowane do mono.







Zdumiewające taktowanie



Możesz być pewien, że Twoje podłączone urządzenia będą działać w idealnej synchronizacji z Revolution 14x16 dzięki opatentowanemu taktowaniu Macro-MMC. Macro-MMC powstało w oparciu o nasze doświadczenie w tworzeniu dedykowanych zegarów słowa (word clock) oraz modyfikowaniu wielu wbudowanych zegarów w innych interfejsach nagraniowych. Uzyskasz najlepszą możliwą wydajność z jego przetworników, a każde urządzenie podłączone przez złącza BNC skorzysta z maksymalnej synchronizacji i ultraniskiego jittera, minimalizując zniekształcenia fazowe, które mogą zamazać wysokie częstotliwości i stłumić transjenty.



Jeśli posiadasz już zegar, który lubisz, to żaden problem — Revolution 14x16 bez problemu akceptuje zewnętrzne taktowanie.







Bez kompromisów

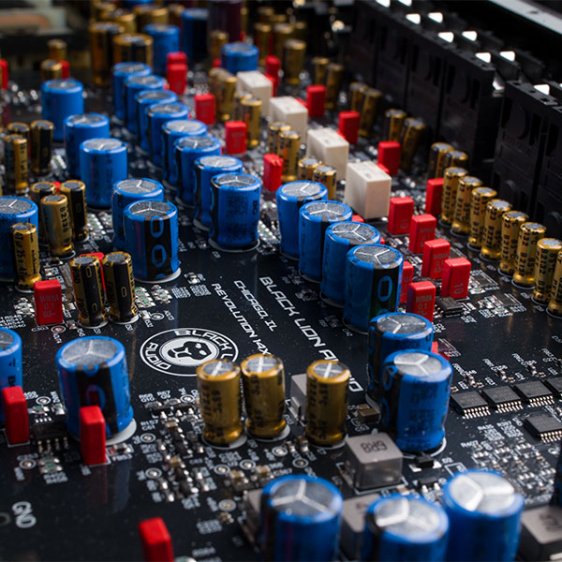

Włożyliśmy wszystko, czego nauczyliśmy się o interfejsach przez lata butikowych modyfikacji, do Revolution 14x16 — jak lubimy mówić, jest on "modowany prosto z pudełka" — aby zapewnić krystalicznie czysty dźwięk, który poruszy Ciebie i Twoich słuchaczy. Technologia filtracji PG-i i wysoko filtrowane linie zasilania współpracują z pełnym odsprzęganiem obwodów, aby jeszcze bardziej zredukować zanieczyszczenia szumem. A dla najlepszego możliwego nagrywania i odtwarzania, Revolution 14x16 wyposażono w ponad dwadzieścia wysokiej klasy, trudno dostępnych kondensatorów Vishay, Wima i Nichicon oraz rezystory cienkowarstwowe (koszmar pozyskiwania komponentów, ale spełnienie marzeń audiofila!). Całe wewnętrzne wzmocnienie jest zoptymalizowane pod kątem najlepszego stosunku sygnału do szumu. Na koniec — całe analogowe I/O jest w pełni odsprzęgnięte i zbalansowane, aż do samego rdzenia przetwornika — dla jeszcze większej redukcji szumów.







Wszystkie narzędzia programowe, których potrzebujesz, w zestawie







Pakiet Revolution Software Suite obejmuje wszystkie niezbędne narzędzia programowe, abyś mógł rozpocząć tworzenie od pierwszego dnia. Oczywiście będziesz nagrywać bezpośrednio w nagradzanym Studio One, a my dołączyliśmy także mnóstwo innych wartościowych aplikacji:







PreSonus Studio One Pro+ (90 dni) — nagrywanie i produkcja muzyki DAW, plus dodatki

Sonarworks SoundID Reference for Headphones (90 dni) — oprogramowanie do kalibracji słuchawek

Audified GK Amplification 3 LE — modelowanie wzmacniaczy basowych Gallien-Krueger

Audified Mixchecker — wtyczka do sprawdzania miksu z emulacją urządzeń odtwarzających

Psychic Modulation EchoMelt3 — modulacja i echo oparte o BPM

























Specyfikacja

Wejście mikrofonowe



Przedwzmacniacze Auteur (Kanały 1 i 2)







Impedancja wejściowa: 6,1 kΩ

Maksymalny poziom wejściowy przy minimalnym wzmocnieniu: +6,487 dBu

Maksymalny poziom wejściowy przy maksymalnym wzmocnieniu: −53,513 dBu

Pasmo przenoszenia (20 Hz–20 kHz, przy gain min, poziom wejściowy −1 dBFS): ±0,052 dB

Pasmo przenoszenia (20 Hz–20 kHz, przy gain max, poziom wejściowy −1 dBFS): ±0,143 dB

THD + N @ 1 kHz (20 Hz–20 kHz, nieważone, gain min, poziom wejściowy −1 dBFS): 0,0023653%

SNR @ 1 kHz (20 Hz–20 kHz, A-ważone, gain min, poziom wejściowy 0 dBFS): 111,263 dB

Zakres dynamiki @ gain min (20 Hz–20 kHz, A-ważone, poziom 0 dBFS): 106,998 dB

Przesłuch: −90,991 dB



Przedwzmacniacze Revolution (Kanały 3 i 4)







Impedancja wejściowa: 2,08 kΩ

Maksymalny poziom wejściowy przy minimalnym wzmocnieniu: +8,116 dBu

Maksymalny poziom wejściowy przy maksymalnym wzmocnieniu: −46,54 dBu

Pasmo przenoszenia (20 Hz–20 kHz, gain min, poziom wejściowy −1 dBFS): ±0,021 dB

Pasmo przenoszenia (20 Hz–20 kHz, gain max, poziom wejściowy −1 dBFS): ±0,022 dB

THD + N @ 1 kHz (20 Hz–20 kHz, nieważone, gain min, poziom wejściowy −1 dBFS): 0,0010273%

SNR @ 1 kHz (20 Hz–20 kHz, A-ważone, gain min, poziom wejściowy 0 dBFS): 107,975 dB

Zakres dynamiki @ gain min (20 Hz–20 kHz, A-ważone, poziom 0 dBFS): 111,010 dB

Przesłuch: −90,991 dB





Wejście liniowe







Impedancja wejściowa: 20 kΩ

Maksymalny poziom wejściowy przy gain min: +16,2 dBu

Pasmo przenoszenia: ±0,025 dB

THD + N: 0,00187%

Zakres dynamiki: 111,412 dB

Przesłuch: −117,026 dB





Wyjścia liniowe



Główne wyjścia (Main Outputs)







Impedancja wyjściowa: 47 Ω

Maksymalny poziom wyjściowy: +16 dBu

Pasmo przenoszenia: ±0,095 dB

THD + N: 0,00081%

Zakres dynamiki: 109,225 dB



Wyjścia 3 i 4







Impedancja wyjściowa: 200 Ω

Maksymalny poziom wyjściowy: +16 dBu

Pasmo przenoszenia: ±0,095 dB

THD + N: 0,00081%

Zakres dynamiki: 109,225 dB





Wejście instrumentalne







Impedancja wejściowa: 1 MΩ

Zakres wzmocnienia: 59,2415 dB

Pasmo przenoszenia: ±0,051 dB

THD + N: 0,00491%

Zakres dynamiki: 106,135 dB

Przesłuch: −98,017 dB
